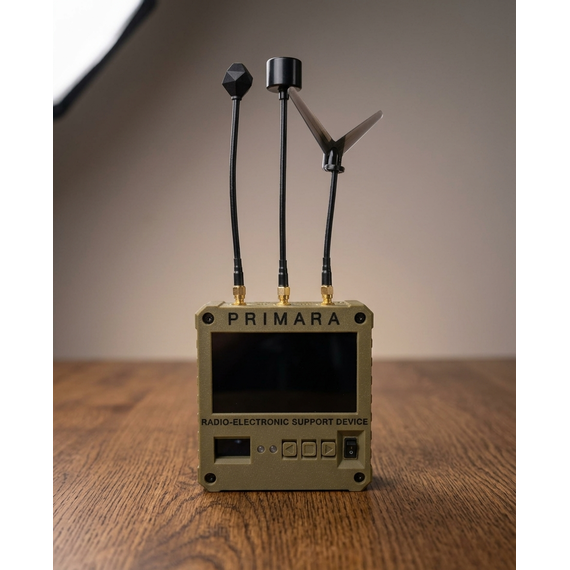

Детектор дронов с видеоперехватом "Призрак" - 5.8 ГГц, 3.3 ГГц, 1.2 ГГц

«Призрак» — это средство радиоэлектронной поддержки, специализированный портативный детектор видеосигнала FР| -дронов, разработанный в качестве ответа на актуальные потребности оружейных Сили Украины в условиях современной высокотехнологической войны.

• Назначение: эффективное обнаружение и перехват аналогового видеосигнала FPV-дронов. Принцип работы Plug-and-Play: устройство полностью готово к эксплуатации и активируется сразу после включения, не требуя дополнительных настроек.
• Все основные алгоритмы автосканирования установлены производителем в качестве заводских настроек.
• Предназначен для персонального использования ресниц-кослужебными.

Основные функции

Детектор видео сигнала «Призрак» обеспечивает сканирование заявленных диапазонов (1.3 GHz, 3.3 GHz, 5.8 GHz) в короткий срок, а именно от 4 до 8 секунд. В текущей версии детектор видеосигнала «Призрак» работает в диапазонах частот: 1080-2200 MHz, 3060-3500 MHz, 4900- 5945 МНz, с параллельным скоростным авто сканированием. При появлении угрозы на частотах в пределах чувствительности устройства, и высоты БПЛА (до 4 км) детектор выдает характерный звуковой сигнал. Количество повторений, которое зависит от вида зарегетируемых каналов видео связи. Звуковой сигнал дублируется световой индикацией, по умолчанию звуковой сигнал включен. Звук может быть выключен в настройках меню Buzzer.

Световая индикация не выключается, сигнализируя о возможной опасности. Параллельно на информационном дисплее отображается источники сигнала FPV, а также частоты и каналы, на которых они задетретированы. Устройство имеет три кнопки управления. Отображение перехватного(или перехватных) видеосигналов отображается на 4.3" дисплей.

Особенности

• Быстрое сканирование всего диапазона работы прибора (1080-2200 MHz, 3060-3500 MHz, 4900-5945 MHz), а именно от 4 до 8 секунд;
• Возможность при необходимости комбинировать нужные диапазоны для сканирования (1.3 GHz, 3.3 GHz, 5.8 GHz);
• Благодаря усовершенствованному алгоритму сканирования автоматически перенастраивается и калибруется чувствительность прибора на уровне шумов при каждом включении;
• Аппаратно и программно минимизированные ложные износы на помехи и шумы которые не являются видео сигналом; Имеет возможность выводить изображение на встроенный 4.3" экран;
• Световая и звуковая индикация начинает работать ранее, для предварительного предупреждения о приближении потенциальной опасности (по мере того, как слабо сигнали детектировать видеосигнал очень трудно, а в некоторых случаях почти не возможно);
• Имеет быструю зарядку Туре-С, шо дает возможность одновременно заряжать и использовать прибор (время полной зарядки работающего прибора - 3 часа);
• Имеет визуальное отображение реального напряжения аккумулятора в меню настройки ADV на информационном экране;
• Имеет возможность работать как обычный видеоприемник (VRX), ручную настройку необходимых каналов для просмотра;
• Благодаря использованию разъемов стандарта ALMA female есть возможность подключить антенны большей чувствительности и более широкого диапазона;
• Имеет ручной и автоматический режим настройки чувствительности;
• Имеет видеовыход RCA (тюльпан) для подключения внешнего дисплея и вывод изображения дополнительно на него.

• Устройство «Призрак».
• Батареи 18650 - 2шт (установлены в устройство).
• Антени на діапазони (1.3 GHz, 3.3 GHz, 5.8 GHz).
• Руководство пользователя.

1. Обнаружение (1080-2200 MHz) - до 4000 м*
2. Обнаружение (3060-3500 MHz) - до 4000 м*
3. Обнаружение (4900-5945 MHz) - до 4000 м*
4. Скорость сканирования - 4-8 секунды ( Весь диапазон частот)
5. Питание - 18650 х 2 элемента, 8.4V (2S)
6. Емкость аккумуляторов - 3500 mAh (3-3,5 часов работы)
7. Размеры - 118 х 135 х 50 мм ШхВхТ (без антенн)
8. Размеры - 118 х 315 х 50 мм ШхВхТ (с антеннами)
9. Вес - 490±5% гр.
10. Материал корпуса - PETG Пластик
11. Информационный дисплей - 0,96" OLED - вывод служебной информации
12. Основной дисплей - 4,3" IPS - отображение перехватного видеосигнала
13. Защита корпуса - ІР20

* При мощности видео передатчика 3 Вт и отсутствии помех в области пространства между передатчиком и приемником радиоволн.
* Расстояние детекции зависит от типа и коэффициента усиления используемых антенн.

 Перед включением устройства подключите все антенны. На корпусе обозначены места подключения антенн соответствующих диапазонов. Убедитесь, что разъемы подключения антенн не загрязнены — иначе это может значительно ухудшить работу устройства, уменьшить дальность обнаружения дрона или привести к нестабильной работе устройства.

Сразу после включения устройства, несколько секунд устройство калибруется под фоновый радиошум окружения. После завершения калибровки устройство сразу перейдет в режим сканирования.

Не используйте устройство, если оно имеет существенные повреждения, содержит след горения или короткого замыкания. Не используйте устройство и по возможности отключите аккумуляторную батарею, если устройство попало в воду.

Режим сканирования

Устройство ПРИМАРА переходит в режим сканирования после включения или по возвращении из меню настроек.

В этом режиме устройство отображает на маленьком информационном дисплее следующее содержимое:

• Активный диапазон
• текущий канал
• Нижний предел диапазона сканирования
• Верхний предел диапазона сканирования
• Уровень заряда
• Мощность видеосигнала на текущем канале диапазона

С целью обеспечения максимальной информативности и удобства восприятия данных, дисплей устройства отображает состояние всего лишь одного приемника за один раз. Такой принцип отображения информации реализован для того, чтобы максимально детально разместить спектрограмму на ограниченной площади экрана.

В верхнем левом углу отображается диапазон текущего приемника. Например: 3.36 - соответственно диапазон 3.3 GHz.

В верхнем правом углу отображается состояние аккумуляторной батареи. Подключите устройство к достаточно мощному зарядному устройству (не менее 15 Вт выходной мощности, желательно с поддержкой Quick Charge), если индикатор пуст и периодически мигает.

Чуть ниже отражена мощность видеосигнала на текущем канале. Еще ниже, большую часть дисплея, занимает график уровня сигнала по частотам — спектральный график.

Пяточкой «^» обозначен текущий канал. С помощью короткого нажатия кнопок «влево» и «вправо» вы можете вручную переключить текущий канал на предыдущий или следующий соответственно. Если устройство было в состоянии поиска видео, то при ручном переключании канала на следующий или предыдущий поиск Остановится. Используйте центральную кнопку для остановки или восстановления поиска.

С помощью долгого нажатия (нажмите и удерживайте примерно 1 сек) кнопки влево или право вы можете переключить текущий отражаемый приемник. Нажмите и удерживайте центральную кнопку для перехода в меню настроек.

Меню настройки

Меню настроек устройства ПРИМАРА состоит из нескольких глав и содержит большое количество настроек, часть из которых предназначена для сервисной настройки и калибровки устройства. Допустимое изменение следующих параметров может привести к некорректной работе устройства или искажению показаний.

Рекомендуется не изменять заводские настройки, если отсутствуют специальные знания, инструкции и потребности на это.

Пользователь может произвольно (согласно своим потребностям) изменять следующие параметры:

BAND 1.2

• ENABLED - включить или выключить поиск в диапазоне 1.2-1.3GHz
• RANGE - границы поиска для диапазона 1.2-1.3 GHz
  • чатHОРТ - короткий диапазон, охватывающий каналы от 1080 до 1700 MHz.
  • FULL — полный диапазон, на котором может работать аппаратное обеспечение устройства ПРИМАРА и охватывает диапазон от 1080 до 2200 MHz.

 BAND 3.3

• ENABLED - включить или выключить поиск в диапазоне 3.3GHz

BAND 5.8

• ENABLED - включить или выключить поиск в диапазоне 5.8GHz

SCAN

• RESU AFT LOST — через какое время автоматически восстановить поиск, если видеосигнала больше нет. Если устройство ПРИМАРА в режиме поиска знакоми- шов видеосигнал, он остановит поиск, зафиксируется на данном канале и периодически будет проверять наличие видеосигнала. Если же видеосигнал был потерян и в течение указанного времени на данном канале больше не появляется устойчивого видеосигнала, устройство ПРИМАРА автоматически восстановит поиск.

BUZZER

• WARN BAT LOW – включить/выключить звуковое предупреждение о критически низком уровне заряда аккумуляторной батареи
• WARN ON FPV — включить/выключить звуковое предупреждение, когда устройство ПРИМАРА в режиме автоматического поиска нашел на определенном канале видеосигнал

DCFG RESET – сбросить настройки к заводским

EXIT – выйти из меню настройки и вернуться в режим сканирования
