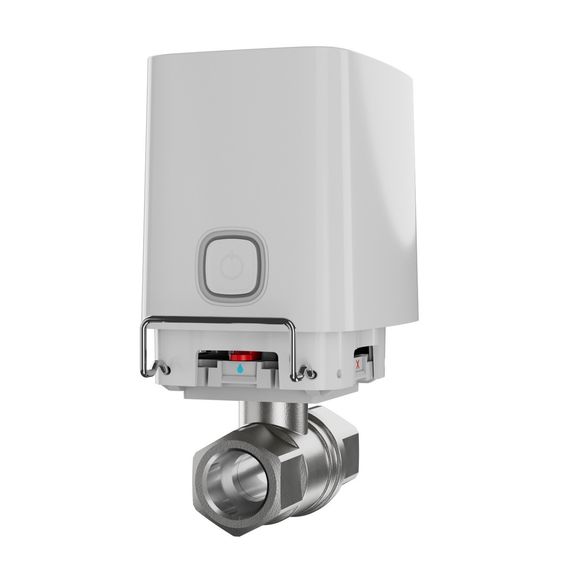

Кран перекрытия воды с дистанционным управлением Ajax Waterstop

Ajax WaterStop — ни капли проблем!

WaterStop Jeweller — кран перекрытия воды с дистанционным управлением. Работает как часть автоматизированной антипотоп-системы на базе Ajax. При помощи WaterStop можно дистанционно перекрыть подачу воды на объекте под защитой системы безопасности Ajax. Устройство совмещает высококачественный клапан Bonomi и мощный электропривод с блоком управления. Устройство подключается к хабу по защищённому радиопротоколу Jeweller. Управлять WaterStop можно из любой точки мира с доступом к интернету — приложения Ajax позволяют проверить состояние и изменить положение клапана в любой момент.

Элемент антипотоп–системы

WaterStop создан для дистанционного управления подачей воды на объекте. Устройство совмещает запорный кран и электропривод. Управлять WaterStop можно из любой точки мира, где есть интернет — приложения Ajax позволяют проверить состояние и изменить положение крана в любой момент. По тревоге LeaksProtect или стороннего датчика протечки WaterStop автоматически перекроет воду за 5 секунд. Уведомление о тревоге и срабатывании сценария получат все пользователи системы. Кроме сценария по тревоге датчика протечки, инженер монтажа может настроить перекрытие воды по расписанию или при смене режима охраны.

Мощный электропривод и ручное управление

Электропривод WaterStop имеет максимальный крутящий момент 10 Н•м. Такая мощность позволяет закрыть заклиненный запорный кран, не сломав его. А в обычных условиях — перекрыть воду через 5 секунд после команды. Управлять подачей воды можно не только через приложения и сценарии, но и вручную. Для этого на корпусе WaterStop предусмотрена кнопка, а на монтажной платформе запорного крана специальный рычаг. Это удобно, например, при замене электропривода или во время работы сантехника. Статус крана можно увидеть в приложениях Ajax, определить по цвету логотипа Ajax на корпусе WaterStop или по положению рычага.

Стандартный тип запорного крана

Устройство комплектуется запорным краном Bonomi. Он подходит как для горячей, так и холодной воды. WaterStop совместим с запорными кранами, изготовленными по стандарту ISO 5211. Поэтому сантехник с лёгкостью может установить стандартизированный запорный кран, а после инженер монтажа добавить устройство в систему. При переезде можно легко демонтировать WaterStop и установить на другой совместимый кран на новой локации. Электропривод снимается с запорного крана за несколько секунд — инструменты при этом не нужны.

Сценарии автоматизации

Сценарии позволяют уменьшить количество рутинных действий и автоматически перекрывать воду.

Сценарии можно использовать, чтобы управлять подачей воды:

• По тревоге — при тревоге датчика протечки LeaksProtect.
• По расписанию — когда нужно перекрывать воду в определённое время.
• При смене режима охраны — когда объект ставят на охрану или снимают с охраны.
• По нажатию выключателя LightSwitch — например, когда последний работник офиса выходит из помещения.
• По нажатию Button — для ручного отключения воды в случае аварии.
• По температуре — чтобы перекрыть воду в трубах отопления на зиму.

Jeweller технология связи

Jeweller — радиопротокол для быстрой и надёжной двусторонней связи между хабом и подключёнными устройствами. Протокол обеспечивает дальность беспроводной связи до 1100 м, что позволяет использовать умный кран не только в большом доме, но и в подвалах, офисных или складских помещениях. Jeweller передает всю необходимую информацию. Благодаря ему пользователи всегда имеют доступ к управлению умным краном в приложениях Ajax независимо от количества устройств в системе. А также в любой момент могут проверить состояние крана — открыт он или закрыт.

Защита от саботажа

WaterStop можно устанавливать в офисах, ресторанах, кафе и других общественных местах. Для защиты от несанкционированного демонтажа в комплекте есть альтернативная монтажная скоба. Эта скоба устанавливается вместо стандартной, чтобы помешать демонтажу электропривода. В отличие от стандартной скобы её невозможно достать без инструментов. Когда электропривод снимают с запорного крана — срабатывает тампер. Хаб регулярно (с заданной частотой) проверяет состояние подключённых устройств и информирует о потере связи с любым из них. Уведомление о потере связи получают все пользователи и пульт охранной компании.

Продуманная конструкция

WaterStop — беспроводное устройство, которое работает от предустановленных батарей. При необходимости инженер монтажа может подключить сторонний блок питания 9 В⎓, 2 А. Электропривод крепится на запорном кране в одном из четырёх положений. Корпус электропривода не нужно разбирать для монтажа, он фиксируется на кране монтажной скобой, без инструментов. Благодаря этому нет риска повредить электронику.

Удобная установка и подключение

WaterStop устанавливается двумя специалистами: сантехником и инженером монтажа. Поэтому мы позаботились, чтобы им обоим было удобно работать с продуктом. Сантехник может установить стандартный совместимый запорный кран без инженера по монтажу. Ему нужно только знать габариты электроклапана. Инженер монтажа может прийти в другой день, установить электропривод и интегрировать его в систему безопасности Ajax. Устройство подключается к системе безопасности Ajax менее чем за минуту. Достаточно открыть приложение Ajax, просканировать QR-код, добавить устройство в комнату и группу.

Характеристики

• Производитель: Ajax

• Тип датчика: беспроводной

• Размер резьбы: ½″ (15 мм), ¾″ (20 мм), 1″ (25 мм)

• Дальность передачи беспроводного сигнала: 1100 м

• Совместимость: Hub Plus, Hub 2 (2G), Hub 2 (4G), Hub 2 Plus, Hub Hybrid (2G), Hub Hybrid (4G), ReX, ReX 2

• Диапазон рабочих температур: 0 °С – +50 °С

• Рабочая влажность: не более 95%

• Класс защиты: IP56

• Питание: 4 x CR123A

• Размеры: 104 × 140 × 70 мм

• Вес: 869 г

Связь:

• Технология связи Jeweller: Проприетарная беспроводная технология для передачи сигналов тревог и событий.

• Функции:
  - Двусторонняя связь.
  - Защита от подмены устройства.
  - Блочное шифрование с плавающим ключом.
  - Мгновенные уведомления.
  - Удаленная настройка через приложения Ajax.
• Диапазоны радиочастот: 868.0 – 868.6 МГц
• Максимальная эффективная излучаемая мощность (ERP): до 20 мВт
  Автоматическая регулировка мощности для уменьшения энергопотребления и радиопомех.
• Модуляция радиосигнала: GFSK
• Дальность радиосвязи: до 1100 м
  Между устройством и хабом (или ретранслятором радиосигнала) при отсутствии преград.
• Шифрование радиосигнала: Все данные, которые хранятся и передаются, защищены блочным шифрованием с плавающим ключом.
• Радиочастотный хоппинг: Для предотвращения радиопомех и глушения.

Запорный кран:

• Области применения:
  - водоснабжение
  - системы отопления
  Рабочая среда:
  - горячая и холодная вода
  - неагрессивные жидкости

• Материал запорного крана: латунь

• Тип соединения и резьба запорного крана: внутренняя—внутренняя

• Рабочее давление: 40 бар

• Диапазон температуры жидкостей: от +5°С до +120°С

• Фланец для подключения электропривода: монтажная платформа
  Изготовлена по стандарту ISO 5211.

• Рычаг на платформе: Для ручного перекрывания подачи воды в экстренных ситуациях. Управление подачей воды не требует инструментов.

Электропривод:

• Вращающий момент: до 10 Н•м
• Скорость перекрытия воды: до 5 секунд
  Значение может увеличиваться из-за загрязнения запорного крана.
• Дистанционное управление: устройство настраивается и управляется через приложения Ajax
  В приложениях Ajax также отображается актуальное состояние устройства: открытый/закрытый, статус заряда батарей, внешнего питания, связи с хабом.
• Ручное управление: кнопка на корпусе электропривода
  При нажатии запорный кран открывается/закрывается.

Защита от саботажа:

• Защита от подлога: аутентификация устройства

• Обнаружение потери связи: от 36 секунд
  Время обнаружения зависит от настроек Jeweller (или Jeweller/Fibra).

Дополнительные возможности:

• Установка:
  - быстрое снятие и установка электропривода на фланец без инструментов
  - 4 положения установки электропривода на фланец
  - монтажные скобы для защиты от несанкционированного демонтажа
  Конструкция позволяет производить монтаж, обслуживание и ремонт устройства в труднодоступных местах: шахте, техническом боксе, стене и т. д. Возможна замена блока привода без демонтажа запорного крана. Электропривод снимается с арматуры без инструментов.
• Светодиодная индикация: Цвет LED подсветки логотипа Ajax указывает на состояние электропривода.
• Сценарии:
  - реакции на тревоги
  - реакции на смену режима охраны
  - запланированные действия
  - по нажатию Button
  - по температуре
  - по нажатию LightSwitch
• Защита по температуре: Электропривод защищен от перегрева. Он может работать при температуре до 60°С в месте установки.
