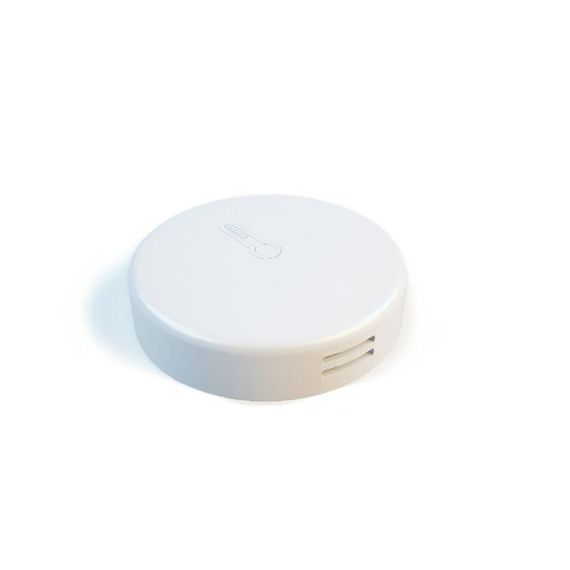

Датчик температуры и влажности Connect Home - CH-STH

Connect Home Sensor temperature and humidity (ch-sth) – это беспроводное батарейное Z-Wave устройство, предназначенное для измерения температуры и влажности. Устройство спроектировано таким образом, чтобы максимально экономить свою батарею в процессе его использования.

Z-Wave – это международный стандарт беспроводной связи для умных домов. Стандарт использует частоту 868,42 МГц (для Европы), чтобы реализовать очень стабильную и безопасную связь. Каждый Z-Wave узел в сети может выступать в роли повторителя для других узлов (ячеистая сеть), если получатель не в прямом беспроводном диапазоне передатчика.

• t текущая температура.
• t1 верхнее пороговое значение температуры.
• t2 нижнее пороговое значение температуры.
• Δt разница между пороговым значением и текущей температурой.

При первом запуске датчик измеряет температуру (t ̊C) и влажность окружающей среды (рис 1). В зависимости от выставленного Δt датчик записывает пороговые значения t1 и t2 для события отправки отчета о новой температуре и влажности в сеть. Минимальное значение Δt является 1 ̊C которое также является установленным по умолчанию (параметр 2).

Датчик измеряет температуру и влажность с частотой один раз в две минуты 1/120Hz в остальное время датчик находится в режиме сна (пониженного энергопотребления) потребляя при этом 2 мкА. Устройство в обычном состоянии находится в спящем режиме поэтому не участвует в сети в качестве ретранслятора.

Фактически если t не выйдет за рамки t1 и t2 датчик не будет отправлять никаких отчетов в сеть.

В случае если в момент измерения t будет больше t1 или меньше t2, датчик отправит в сеть отчет группе ассоциируемых устройств и в зависимости от параметра 1 группе lifeline текущие значения температуры и влажности. Затем запомнит новые пороговые значения рис 1.1 для события отправки отчета в сеть.

• TР текущая температура.

• T1 верхнее пороговое значение температуры.

• T2 нижнее пороговое значение температуры.

• ΔT Разница между пороговым значением и текущей температурой.

Каждые 50 отчетов устройство будет измерять и записывать в свою память текущий уровень заряда батареи. В случае если заряд батареи уменьшился датчик отправит новые данные о состоянии батареи контроллеру.

Устройство может отправить сообщение “NotificationReport” о максимальной и минимальной допустимой температуре параметр 3 и параметр 4 соответственно стандартно они установлены на значения от 2 ̊C до 60 ̊C.

Характеристики

• Источник питания: СR2032
• Срок службы батареи: до 4 лет
• Частота радиосигнала: 868 МГц
• Температура эксплуатации: от 0°C до 50 °C
• Размер датчика: 36х36х10 мм
• Степень защиты: IP30
• Диапазон измерения температуры: от 0°C до 85°C
• Диапазон измерения влажности: от 0% до 100%
