Устройство для плавного пуска светодиодных Led ламп

Внимание! Устройство НЕ включает/выключает плавно LED лампы. Модуль предназначен для снижения пускового тока при включении LED ламп.

Модуль для плавного пуска светодиодных ламп представляет собой устройство, которое гасит резкий бросок тока в момент включения светильника. В дешевых светодиодных лампах производители, как правило, экономят на компонентах, поэтому при включении, на 50-100 микросекунд, может возникнуть огромный пусковой ток, порядка 50-70 А. Без использования плавного пуска могут возникнуть следующие проблемы – залипание контактов реле и срабатывание защитных автоматов. Данное устройство может убрать вышеперечисленные проблемы, снизив ток до 5-10 А. Модуль монтируется за светильником в разрыв одного из проводов (последовательно с нагрузкой).

В системе умного дома, светом управляет такой маленький модуль реле. Внутри него микроконтакт, который просто замыкает и разрывает электрическую цепь. Проблема в том, что дешевый китайский (а может быть и не китайский) светильник в момент включения потребляет огромный ток. Например миниатюрная  LED лампочка  в момент включения на малую долю секунды может потреблять в 30-40 раз больше чем обычно. Подобно голодному младенцу, присосавшемуся к груди матери.

Специально, чтобы продемонстрировать это мы приобрели профессиональный осциллограф. Мы собрали электрическую схему с трансформатором тока для регистрации момента включения светильника и увидели нечто очень интересное.

На фото, представленном выше, мы видим момент включения копеечного китайского светильника на 5 Вт! Одна клетка равна 10 амперам, и как не сложно заметить, график достигает 30 А. Для тех, кто далек от схемотехники, скажем проще, в момент подачи питания 5 Вт светильник на очень короткий промежуток времени потребляет 30А х 220В = 6.6 кВт! Очень быстро ток падает и потребление снижается до заявленных 5Вт. А что если подключить 10 таких светильников?

Если это правда, почему не выбивают автоматы в квартирах? Не выбивает потому, что импульс очень короткий. А для срабатывания автомата необходим импульс длительностью от 8 до 15 миллисекунд. Импульс при включении светильников значительно короче по времени.

Как следствие, нежные контакты модуля реле не выдерживают такую нагрузку и могут слипнуться (в точке коммутации возникает небольшая искра как при сварке), после чего выключить свет не получится. Почему китайцы и другие недобросовестные производители так делают? Все просто, они экономят центы на упрощении электронной схемы. В квартире без умного дома нет реле, функцию коммутации электрической цепи выполняет настенный выключатель. Даже если его контакты «залипнут» при большой пусковом токе, то крепкая рука хозяина даже не заметит, как сама оторвет контакты друг от друга. Совсем другое дело это миниатюрный модуль реле, который не наделен такой силой, как рука взрослого человека.

На данном фото график пускового тока качественной лампочки Osram, которая значительно дороже китайского аналога. Как видим производитель позаботился не только о том, чтобы прибор мощно лупил ярким светом, но и еще был безопасен для связанной с ним электроники.

Но что делать, если дешевые светильники уже купили? На помощь приходят устройства, которые обеспечивают «плавный пуск», они позволяют ограничить ток в начальный момент, и исключить выход из строя дорогих модулей реле.

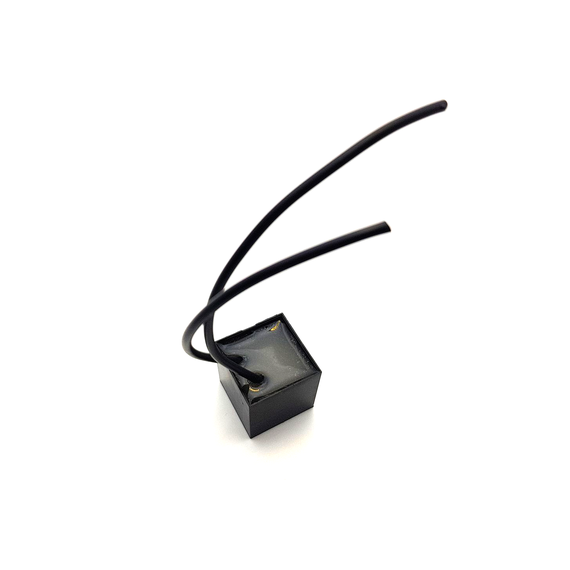

На фото показан один из вариантов модуля плавного пуска. Устройство монтируется за светильником в разрыв одного из проводов (последовательно с нагрузкой). Схема подключения показана следующем на рисунке (модуль показан черным прямоугольником): Обратите внимание – под каждый диапазон мощности есть разные устройства, а именно: 1-65 Вт, 66-100 Вт, 101-170 Вт. При работе устройство немного греется, приблизительно 35-40 С.

На этом фото результат применения плавного пуска. Мы видим того же «китайца», у которого пусковой ток упал больше чем в 3 раза. Исходя из вышесказанного — не экономьте на светильниках, чтобы в дальнейшем не пришлось рисковать оборудованием или тратиться на дополнительные устройства, вызванные данным паразитным эффектом.

Предупреждение – если вы перегрузите устройство, то возможен значительный нагрев (больше 70 С), а также расплавление защитного компаунда.

Xарактеристики

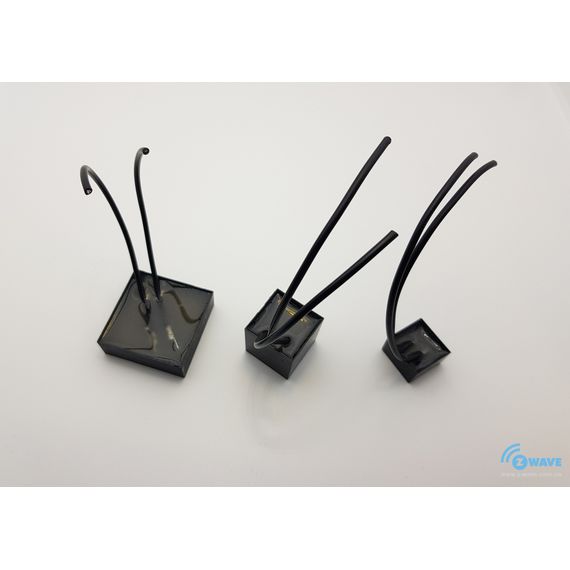

Три вида устройств:
1.Допустимая мощность Led освещения: 1-65 Вт. (По умолчанию)
2.Допустимая мощность Led освещения: 66-100 Вт.
3.Допустимая мощность Led освещения: 101-170 Вт.

Размеры устройств:
1. 20х20х13 мм
2. 25х25х25 мм
3. 40х40х13 мм
