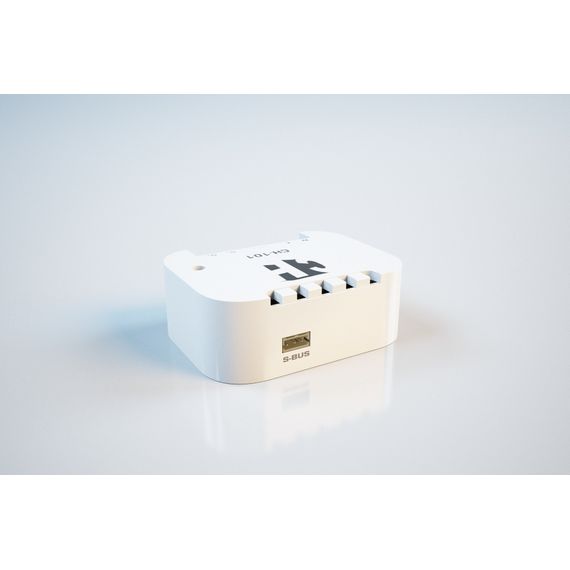

Многофункциональное одноканальное Z-Wave реле Connect Home — CH-101

Многофункциональное реле Connect Home ― это Z-Wave устройство, обладающее обширным функционалом. СН-101 может управлять подключённой к нему нагрузкой мощностью до 3,5 кВт, измерять потребляемую мощность при помощи подключаемой клеммы, а также расширять свою функциональность благодаря возможности подключения различных сенсоров компании ConnectHome. Управление нагрузкой осуществляется с помощью подключаемых к модулю выключателей или радиокоманд Z-Wave.

Кроме того устройством может управлять один из подключаемых к модулю сенсоров. Например датчик движения включает реле при движении и отключает реле при его отсутствии. Исходя из этого , сфера применения СН-101 весьма обширная. С помощью модуля можно управлять освещением, отопительными приборами, вентиляцией, электромагнитными клапанами и любыми другими электроприборами. Благодаря уникальной возможности управления модулем одним из множества сенсоров компании ConnectHome, устройство можно использовать не только в пределах Z-Wave сети Вашего дома.

Комплектация:

•  Z-Wave реле Connect Home — CH-101
•  Руководство пользователя

Совместимость

•  Home Center 2
•  Home Center Lite
•  Vera Lite
•  Vera 3
•  Zipato

Характеристики

• Номинальное напряжение питания: 110 ― 250 V AC 50/60 Hz
• Максимальный ток резистивной нагрузки AC: 16A / 230V 50/60Hz
• Максимальный ток индуктивной нагрузки AC: 8A / 230V 50/60Hz
• Максимальный ток коммутируемой нагрузки DC: 16A / 30V
• Максимальное коммутируемое напряжения: 230VAC/30VDC
• Температура эксплуатации: от -5°C до 80 °C
• Мощность радиосигнала: 2 mW
• Частота радиосигнала: 868,4 MHz EU;   869,2 MHz RU;
• Радиус действия в помещении: до 45м
• Радиус действия на открытом пространстве: до 75м
• Потребляемая мощность: < 0,72W
• Размеры модуля: 18*48*37мм
• Минимальный ресурс реле: 50000 переключений
• Степень защиты СН-201: IP-20
• Степень защиты СН-S01(датчик температуры): IP-67
• Диапазон измеряемых температур: от -40°C до 100 °C

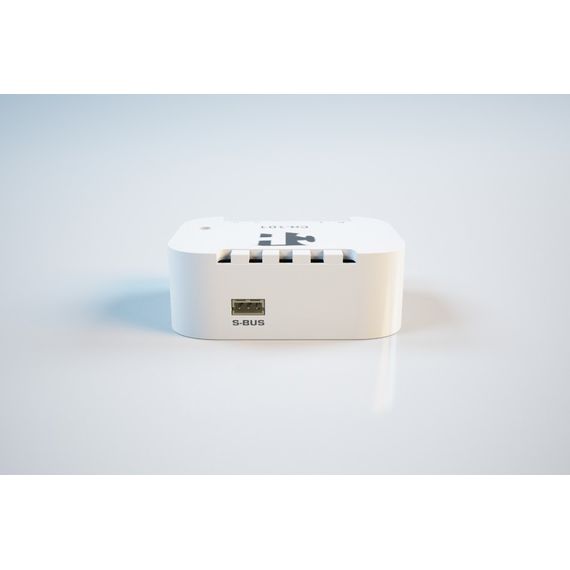

Подключение датчиков к модулю

СН-101 ― это микромодуль который имеет возможность подключения одного из различных датчиков компании ConnectHome. Они могут быть двух типов бинарные (например датчик движения, у него только два значения есть движения и нет движения) и многоуровневые (например датчик температуры, датчик влажности и т.п.) Датчики не входят в комплект, при необходимости их можно приобрести отдельно. Все датчики подключаются к специальному разъёму S-Bus расположенному на корпусе устройства. Датчики используются для оценки окружающей обстановки, измерения значения температуры, влажности, уровня освещённости, наличия движения и т.п. Данные передаются управляющему контроллеру по средством радиокоманд Z-Wave. Кроме того датчики могут управлять другими устройствами и самим модулем непосредственно. Под управлением следует понимать включение\выключение модуля СН-101 либо отправка соответствующей команды устройствам которые находятся в групе ассоциации модуля, при достижении различных значений датчиков. Для управления другими устройствами предусмотрено 2 группы ассоциаций (см. раздел Ассоциации и Прараметры №).

Важно!!! К устройству СН-101 может быть подключён только один датчик компании ConnectHome. Подключение датчика нужно производить до подключения модуля в Z-Wave сеть.

Если возникла необходимость в подключении датчика после подключения модуля в сеть Z-Wave, нужно сначала удалить его, а после подключения датчика заново добавить.

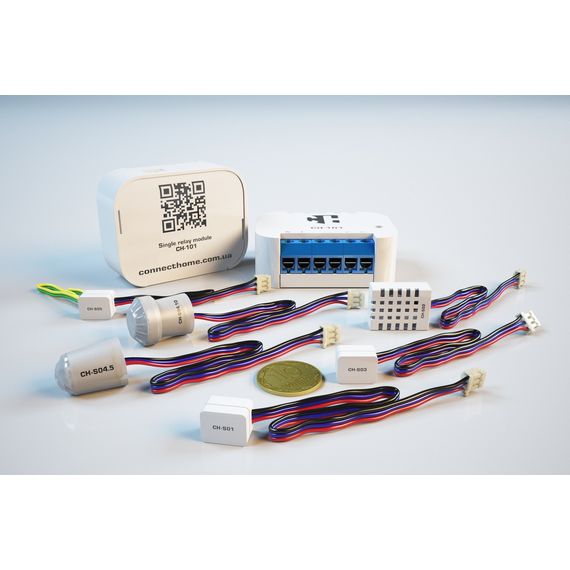

Перечень датчиков ConnectHome, которые можно подключать к реле

*При необходимости перечень сенсоров может быть расширен.

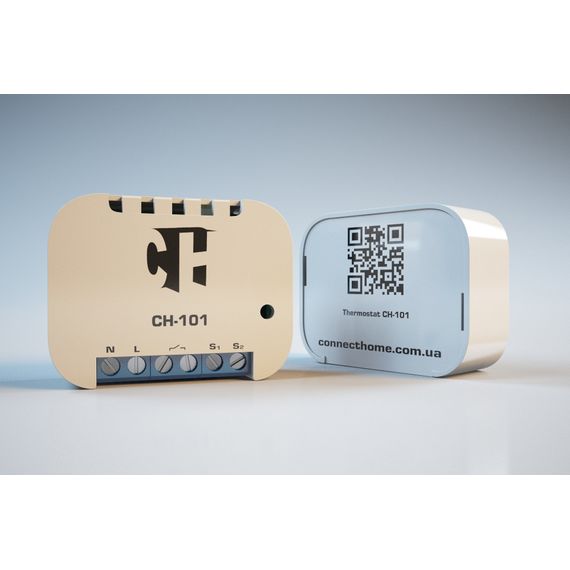

Схема подключения

L ― Фаза
N ― Нейтраль
-/ ― Нормально разомкнутое реле
S1 ― Переключатель для режима термостата (нагрев\Выкл)
S2 ― Переключатель для Вкл\Выкл турбо режима

Для включения термостата в Z-Wave сеть, переведите контроллер в режим обучения (см. инструкцию Вашего контроллера) и подайте питание на электрическую сеть к которой подключено устройство. Устройство добавится автоматически (NWI). В случае если это не произошло автоматически, трижды кратковременно нажмите кнопку инициализации, расположенную на верхней крышке устройства.

Ассоциации

Устройства Z-Wave могут взаимодействовать друг с другом, а также обмениваться данными и другой информацией напрямую без участия контроллера. Каждому событию может соответствовать свой список получателей, называемый группой ассоциации. Обратитесь к руководству пользователя Вашего Z-Wave контроллера для настройки ассоциаций.
