Багатофункціональний одноканальное Z-Wave реле Connect Home - CH-101

Багатофункціональний реле Connect Home - це Z-Wave пристрій, що володіє широким функціоналом. СН-101 може управляти підключеної до нього навантаженням потужністю до 3,5 кВт, вимірювати споживану потужність за допомогою підключається клеми, а також розширювати свою функціональність завдяки можливості підключення різних сенсорів компанії ConnectHome. Управління навантаженням здійснюється за допомогою додаткових до модуля вимикачів або радіокоманд Z-Wave.

Крім того пристроєм може керувати один з підключаються до модуля сенсорів. Наприклад датчик руху включає реле при русі і відключає реле при його відсутності. Виходячи з цього, сфера застосування СН-101 дуже велика. За допомогою модуля можна керувати освітленням, опалювальними приладами, вентиляцією, електромагнітними клапанами і будь-якими іншими електроприладами. Завдяки унікальній можливості управління модулем одним з безлічі сенсорів компанії ConnectHome, пристрій можна використовувати не тільки в межах Z-Wave мережі Вашого будинку.

Комплектація:

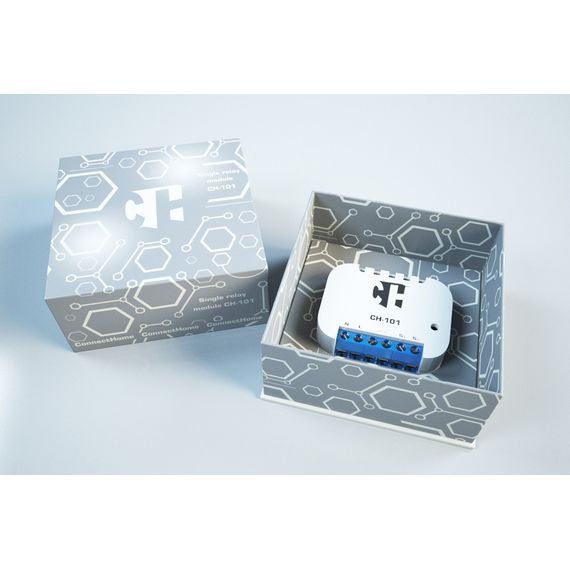

• Z-Wave реле Connect Home - CH-101
• Інструкція користувача

сумісність

• Home Center 2
• Home Center Lite
• Vera Lite
• Vera 3
• Zipato

Характеристики

• Номінальна напруга живлення: 110 - 250 V AC 50/60 Hz
• Максимальний струм резистивної навантаження AC: 16A / 230V 50 / 60Hz
• Максимальний струм індуктивного навантаження AC: 8A / 230V 50 / 60Hz
• Максимальний струм комутованій навантаження DC: 16A / 30V
• Максимальне комутоване напруги: 230VAC / 30VDC
• Температура експлуатації: від -5 ° C до 80 ° C
• Потужність радіосигналу: 2 mW
• Частота радіосигналу: 868,4 MHz EU; 869,2 MHz RU;
• Радіус дії в приміщенні: до 45м
• Радіус дії на відкритому просторі: до 75м
• Споживана потужність: <0,72W
• Розміри модуля: 18 * 48 * 37мм
• Мінімальний ресурс реле: 50000 перемикань
• Ступінь захисту СН-201: IP-20
• Ступінь захисту СН-S01 (датчик температури): IP-67
• Діапазон вимірюваних температур: від -40 ° C до 100 ° C

Підключення датчиків до модулю

СН-101 - це мікромодуль який має можливість підключення одного з різних датчиків компанії ConnectHome. Вони можуть бути двох типів бінарні (наприклад датчик руху, у нього тільки два значення є руху і немає руху) і багаторівневі (наприклад датчик температури, датчик вологості і т.п.) Датчики не входять до комплекту, при необхідності їх можна придбати окремо. Всі датчики підключаються до спеціального роз'єму S-Bus розташованого на корпусі пристрою. Датчики використовуються для оцінки навколишнього оточення, вимірювання значення температури, вологості, рівня освітленості, наявності руху і т.п. Дані передаються керуючому контролеру по засобом радіокоманд Z-Wave. Крім того датчики можуть керувати іншими пристроями і самим модулем безпосередньо. Під управлінням слід розуміти включення виключення модуля СН-101 або відправка відповідної команди пристроїв які знаходяться у групі асоціації модуля, при досягненні різних значень датчиків. Для управління іншими пристроями передбачено 2 групи асоціацій (див. Розділ Асоціації та Прараметри №).

Важливо !!! До пристрою СН-101 може бути підключений тільки один датчик компанії ConnectHome. Підключення датчика потрібно виробляти до підключення модуля в Z-Wave мережу.

Якщо виникла необхідність в підключенні датчика після підключення модуля в мережу Z-Wave, потрібно спочатку видалити його, а після підключення датчика заново додати.

Перелік датчиків ConnectHome, які можна підключати до реле

* При необхідності перелік сенсорів може бути розширено.

Схема підключення

L - Фаза
N - Нейтраль
- / - Нормально розімкнуте реле
S1 - Перемикач для режиму термостата (нагрів Вимк)
S2 - Перемикач для Увімкнути Вимк турбо режиму

Для включення термостата в Z-Wave мережу, переведіть контролер в режим навчання (див. Інструкцію Вашого контролера) і подайте харчування на електричну мережу до якої підключено пристрій. Пристрій додасться автоматично (NWI). У разі якщо це не відбулося автоматично, тричі швидко натисніть кнопку ініціалізації, розташовану на верхній кришці пристрою.

асоціації

Пристрої Z-Wave можуть взаємодіяти один з одним, а також обмінюватися даними та іншою інформацією безпосередньо без участі контролера. Кожному події може відповідати свій список одержувачів, званий групою асоціації. Зверніться до керівництва користувача Вашого Z-Wave контролера для настройки асоціацій.
