Z-Wave - ИК расширитель ConnectHome - CH-202

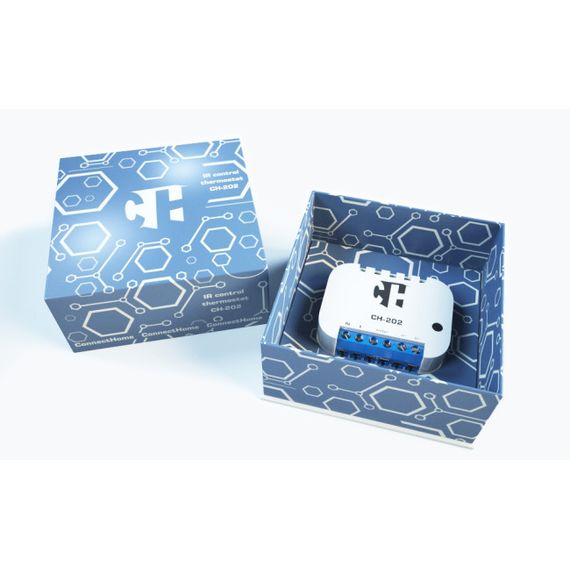

ИК расширитель ConnectHome СН-202 – это Z-Wave устройство, предназначенное для управления кондиционерами посредством отправки им ИК команд. Расширитель может отправлять команды на включение, выключение, выбор желаемой температуры, управлять скоростью вентилятора и режимами работы. Устройство имеет несложный алгоритм изучения ИК команд. СН-202 может расширять свою функциональность благодаря возможности подключения различных датчиков компании ConnectHome.

Преимущества СН-202:

• Позволяет управлять кондиционером любого производителя, используя ИК команды;
• Анализирует потребляемую мощность кондиционера, используя встроенный измеритель мощности (в комплект не входит);
• Имеет возможность подключения одного из различных датчиков ConnectHome (температуры, влажности, освещённости, движения, а также универсального бинарного датчика);
• Простая процедура обучения;
• Совместим со всеми Z-Wave контроллерами.

Xарактеристики

• Номинальное напряжение питания: 110 - 250 V AC 50/60Hz
• Температура эксплуатации: от -40°C до 100 °C
• Мощность радиосигнала: 2 mW
• Частота радиосигнала: 868,4 MHz EU; 869,2 MHz RU;
• Радиус действия в помещении: до 45м
• Радиус действия на открытом пространстве: до 75м
• Потребляемая мощность: < 0,72Вт
• Размеры модуля: 18*48*37 мм
• Степень защиты: IP-30

Комплектация

•  ИК расширитель CH-202
•  ИК передатчик
•  Руководство пользователя

Схема подключения ИК Расширителя

Электромонтажная схема:

Где:

L -  Фаза;
N -  Нейтральный провод;
metr - подключение зажима для измерения энергии потребляемой кондиционером;
ir+ - ИК передатчик;
ir-  - ИК передатчик.

Режим обучения ИК расширителя СН-202

Скачать программу - IFRARED_CONTROLLER

Скачать драйвер - ДЛЯ ПРОГРАММЫ IFRARED_CONTROLLER

В случае, если программа не запускается, скачайте и установите дополнительный драйвер - Дополнительный Драйвер.

Для работы расширителя необходимо провести процедуру обучения ИК командам. Для прохождения этой процедуру Вам потребуется:

• Скачать, установить и открыть приложение Ifrared_Controller на Ваш ПК с операционной системой Windows;
• Подсоединить термостат к ПК специальным шнуром USB / mikro USB (шнур не входит в комплект поставки);
• Дождаться надписи “Connected”;
• Начать процедуру обучения.

Процедура обучения

Сверху на корпусе модуля СН-202 находится окно приёмника ИК сигналов. Направьте ИК передатчик на пульте дистанционного управления кондиционером  в сторону ИК приёмника. Расстояние между ИК приёмником и ИК передатчиком должно быть не больше трёх сантиметров. Поочерёдно необходимо обучить термостат трём блокам команд (Режим обогрева, режим охлаждения и скорости вентилятора). При этом необходимо учесть особенность передачи команд некоторых производителей кондиционеров. Команды скорости вентилятора иногда передаются вместе с выбранным режимом и температурой, в этом случае вы не сможете управлять скоростью вентилятора корректно. В этом случае не обучайте блок скорости вентилятора.

• Для обучения, нажмите кнопку “Learn” и выберете команду, которой вы хотите обучить Ваш термостат (при этом кнопка, соответствующая команде, будет моргать);
• После этого подготовьте пульт дистанционного управления кондиционером к отправке данной команды (выберете соответствующий режим (обогрева\охлаждения) нужную температуру и т.п.);
• Отправьте эту команду пультом дистанционного управления кондиционером в окно приёмника ИК команд;
• При успешном получении мигающая кнопка, соответствующая команде поменяет свой цвет с синего на зелёный;
• Проверьте правильность обученной команды, выбрав режим “Try” и выберите нужную команду для отправки;
• ИК передатчик отправит команду Вашему кондиционеру. Необходимо чтобы ИК передатчик был направлен в сторону кондиционера. Если команда изучена успешно - продолжайте обучение. В противном случае повторите попытку.

По окончанию процедуры обучения отсоедините модуль от компьютера, подключите зажим для измерения энергии  и перейдите к следующему шагу.

Подключение датчиков ConnectHome

ИК расширитель укомплектован датчиком измерения мощности СН-S06(t), он подключается к клемме на передней панели устройства согласно схеме. Данные мгновенного потребления мощности кондиционера передаются управляющему контроллеру. В сети Z-Wave датчики отображаются как структурные единицы (endpoint) модуля СН-202. ИК расширитель - это микромодуль, который имеет возможность подключения одного из  различных датчиков компании ConnectHome. Они могут быть двух типов бинарные (например: датчик движения, у него только два значения: есть движение/нет движения) и многоуровневые (например: датчик температуры). Датчики не входят в комплект, при необходимости их можно приобрести отдельно.

Перечень датчиков ConnectHome, которые можно подключить к CH-202

Все датчики подключаются к специальному разъёму S-Bus расположенному на корпусе устройства. Датчики используются для оценки окружающей обстановки в Вашем доме:

• измерения температуры;
• измерения относительной влажности воздуха;
• уровня освещённости;
• наличия движения;
• активация\покой стороннего датчика подключённого к бинарному датчику.

В сети Z-Wave датчики отображаются как структурные единицы (endpoint) модуля СН-202. Данные передаются управляющему контроллеру посредством радиокоманд Z-Wave.

Важно! К специальному разъёму S-Bus устройства СН-202 может быть подключён только один датчик компании ConnectHome. Подключение датчика нужно производить до подключения модуля в Z-Wave сеть.

Если возникла необходимость в подключении датчика после подключения модуля в сеть Z-Wave, нужно сначала удалить его, а после подключения датчика заново добавить.
