Z-Wave - ІК розширювач ConnectHome - CH-202
ІК розширювач ConnectHome СН-202 - це Z-Wave пристрій, призначений для управління кондиціонерами допомогою відправки їм ІК команд. Розширювач може відправляти команди на включення, виключення, вибір бажаної температури, управляти швидкістю вентилятора і режимами роботи. Пристрій має нескладний алгоритм вивчення ІК команд. СН-202 може розширювати свою функціональність завдяки можливості підключення різних датчиків компанії ConnectHome.
Переваги СН-202:
- Дозволяє управляти кондиціонером будь-якого виробника, використовуючи ІК команди;
- Аналізує споживану потужність кондиціонера, використовуючи вбудований вимірювач потужності (в комплект не входить);
- Має можливість підключення одного з різних датчиків ConnectHome (температури, вологості, освітленості, руху, а також універсального бінарного датчика);
- Проста процедура навчання;
- Сумісний з усіма Z-Wave контролерами.
Xарактеристики
- Номінальна напруга живлення: 110 - 250 V AC 50 / 60Hz
- Температура експлуатації: від -40 ° C до 100 ° C
- Потужність радіосигналу: 2 mW
- Частота радіосигналу: 868,4 MHz EU; 869,2 MHz RU;
- Радіус дії в приміщенні: до 45м
- Радіус дії на відкритому просторі: до 75м
- Споживана потужність: <0,72Вт
- Розміри модуля: 18 * 48 * 37 мм
- Ступінь захисту: IP-30
Комплектація
- ІК розширювач CH-202
- ІК передавач
- Інструкція користувача

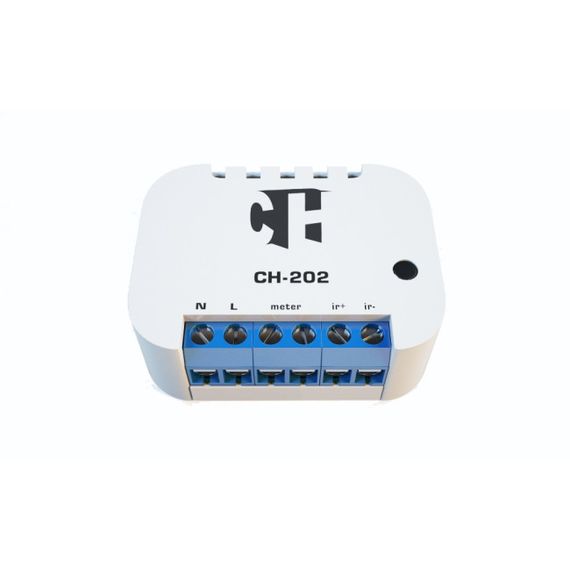

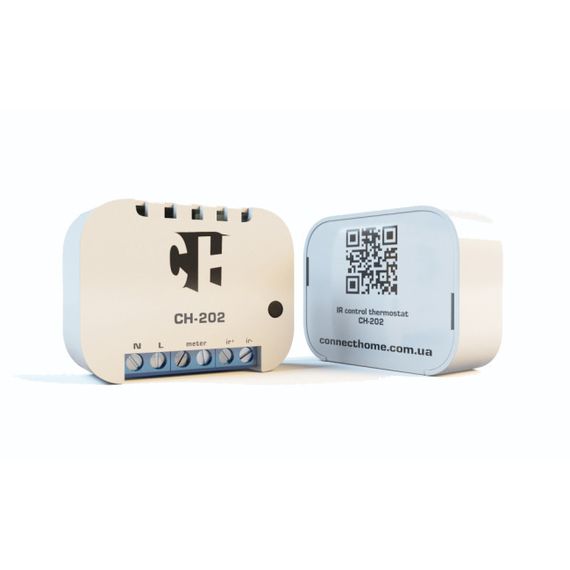

Схема підключення ІК розширювачі

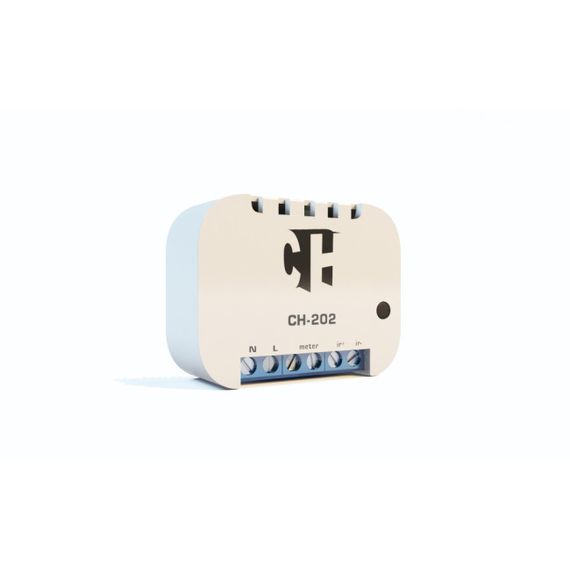

Електромонтажна схема:
де:
L - Фаза;
N - Нейтральний провід;
metr - підключення затиску для вимірювання енергії споживаної кондиціонером;
ir + - ІК передавач;
ir- - ІК передавач.
Режим навчання ІК розширювача СН-202
Завантажити програму - IFRARED_CONTROLLER
Завантажити драйвер - ДЛЯ ПРОГРАМИ IFRARED_CONTROLLER
У разі, якщо програма не запускається, скачайте і встановіть додатковий драйвер - Додатковий Драйвер .
Для роботи розширювача необхідно провести процедуру навчання ІК командам. Для проходження цієї процедуру Вам потрібно:
- Завантажити, встановити і відкрити програму Ifrared_Controller на Ваш ПК з операційною системою Windows;
- Приєднати термостат до ПК спеціальним шнуром USB / mikro USB (шнур не входить в комплект поставки);
- Дочекатися написи "Connected";
- Почати процедуру навчання.
процедура навчання
Зверху на корпусі модуля СН-202 знаходиться вікно приймача ІК сигналів. Направте ІК передавач на пульті дистанційного керування кондиціонером в сторону ІК приймача. Відстань між ІК приймачем і ІК передавачем має бути не більше трьох сантиметрів. По черзі необхідно навчити термостат трьома блоками команд (Режим обігріву, режим охолодження і швидкості вентилятора). При цьому необхідно врахувати особливість передачі команд деяких виробників кондиціонерів. Команди швидкості вентилятора іноді передаються разом з обраним режимом і температурою, в цьому випадку ви не зможете керувати швидкістю вентилятора коректно. В цьому випадку не навчайте блок швидкості вентилятора.
- Для навчання, натисніть кнопку "Learn" і виберете команду, якій ви хочете навчити Ваш термостат (при цьому кнопка, що відповідає команді, буде моргати);
- Після цього підготуйте пульт дистанційного керування кондиціонером до відправки даної команди (виберете відповідний режим (обігріву охолодження) потрібну температуру і т.п.);
- Надішліть цю команду пультом дистанційного керування кондиціонером в вікно приймача ІК команд;
- При успішному отриманні миготлива кнопка, що відповідає команді поміняє свій колір з синього на зелений;
- Перевірте правильність навченої команди, вибравши режим "Try" і виберіть потрібну команду для відправки;
- ІК передавач відправить команду Вашому кондиціонеру. Необхідно щоб ІК передавач був направлений в сторону кондиціонера. Якщо команда вивчена успішно - продовжуйте навчання. В іншому випадку спробуйте ще раз.
По закінченню процедури навчання від'єднайте модуль від комп'ютера, підключіть затиск для вимірювання енергії і перейдіть до наступного кроку.
Підключення датчиків ConnectHome
ІК розширювач укомплектований датчиком вимірювання потужності СН-S06 (t), він підключається до клеми на передній панелі пристрою згідно зі схемою. Дані миттєвого споживання потужності кондиціонера передаються керуючому контролеру. У мережі Z-Wave датчики відображаються як структурні одиниці (endpoint) модуля СН-202. ІК розширювач - це мікромодуль, який має можливість підключення одного з різних датчиків компанії ConnectHome. Вони можуть бути двох типів бінарні (наприклад: датчик руху, у нього тільки два значення: є рух / немає руху) і багаторівневі (наприклад: датчик температури). Датчики не входять до комплекту, при необхідності їх можна придбати окремо.
Перелік датчиків ConnectHome, які можна підключити до CH-202
Бінарні датчики: | Багаторівневі датчики: |
CH-S04.5 датчик руху (радіус 5м.) | CH-S01 датчик температури |
CH-S04.10 датчик руху (радіус 10м.) | CH-S02 датчик температури і вологості |
CH-S05 бінарний датчик | CH-S03 датчик освітленості |
СН-S06 датчик 1-10V |

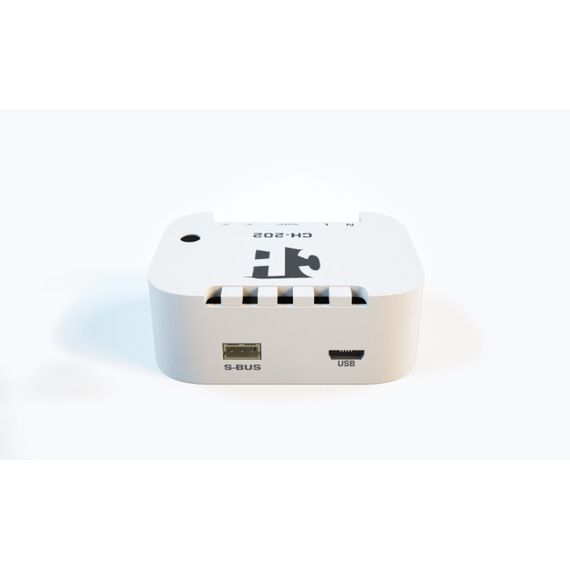

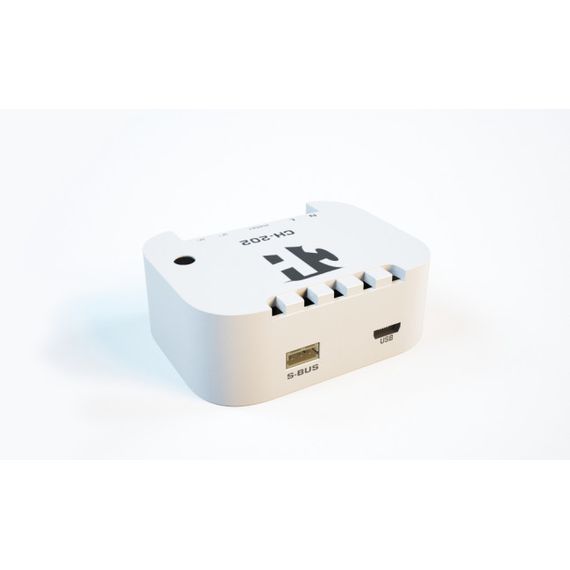

Всі датчики підключаються до спеціального роз'єму S-Bus розташованого на корпусі пристрою. Датчики використовуються для оцінки навколишнього оточення у Вашому домі:
- вимірювання температури;
- вимірювання відносної вологості повітря;
- рівня освітленості;
- наявності руху;
- активація спокій стороннього датчика підключеного до бінарним датчику.
У мережі Z-Wave датчики відображаються як структурні одиниці (endpoint) модуля СН-202. Дані передаються керуючому контролеру за допомогою радіокоманд Z-Wave.
Важливо! До спеціального роз'єму S-Bus пристрої СН-202 може бути підключений тільки один датчик компанії ConnectHome. Підключення датчика потрібно виробляти до підключення модуля в Z-Wave мережу.
Якщо виникла необхідність в підключенні датчика після підключення модуля в мережу Z-Wave, потрібно спочатку видалити його, а після підключення датчика заново додати.
