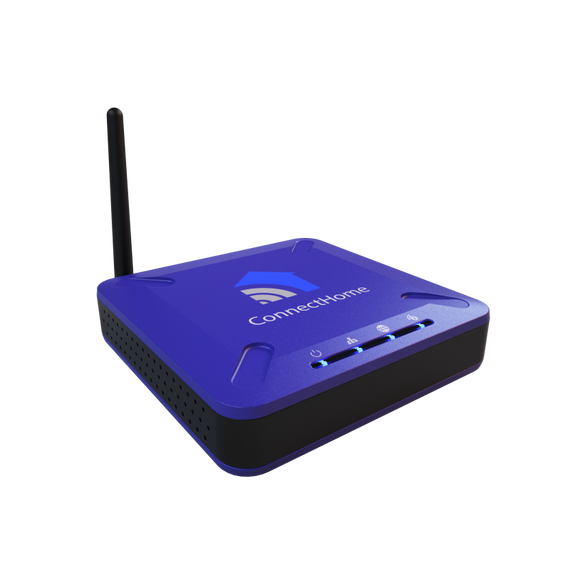

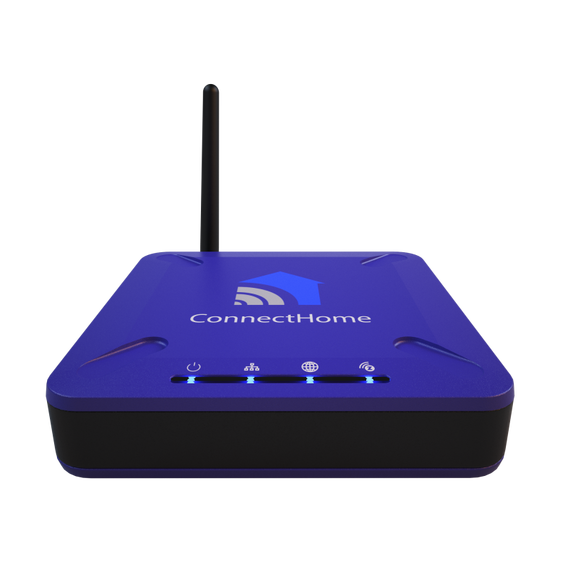

Контролер для розумного будинку СonnectHome Butler

Контролер СonnectHome BUTLER - призначений для управління мережею Z-Wave пристроїв, налаштування параметрів, створення сценаріїв автоматизації та дистанційного керування Вашим розумним будинком.

Контролер BUTLER підтримує Z-Wave пристрої будь-яких виробників, але для пристроїв ConnectHome забезпечується спрощена настройка параметрів і зв'язків.

За допомогою BUTLER легко реалізуються будь-які завдання, наприклад такі як:

• управління світлом
• Голосове управління розумним будинком
• управління безпекою
• управління кліматом
• управління мультимедіа
• Управління ролетами і воротами
• створення сцен

У контролері реалізована підтримка Homekit. Це дає можливість управляти розумним будинком за допомогою голосового помічника Siri.

Вбудовані бездротові інтерфейси і роз'єм розширення дають можливість інтеграції в будь-яку систему.

Для настройки і управління контролером ми створили найшвидший і зручний Web-інтерфейс. Додатково для Вашої зручності реалізовані мобільні додатки для IOS і Android, які дозволять зручно управляти контролером з вашого мобільного телефону або планшета.

Особливості

• Підтримка Z-Wave пристроїв будь-яких виробників
• Потужний чотирьохядерний процесор

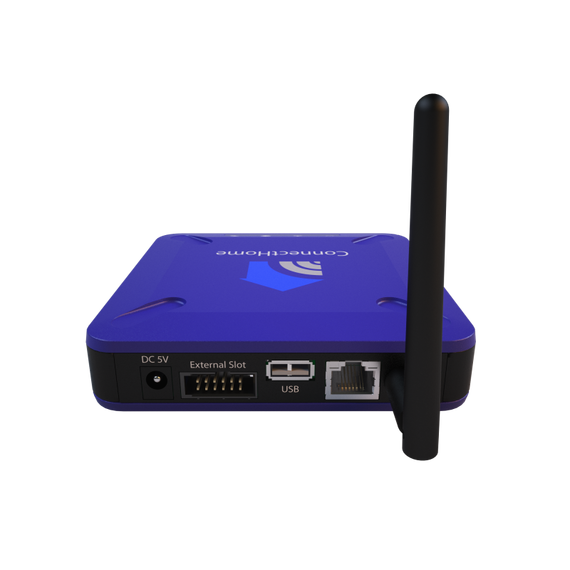

• Вбудовані інтерфейси Ethernet, Wi-Fi, Bluetooth, USB
• Налаштування в Web-інтерфейсі або з мобільних додатків
• Спрощена настройка параметрів пристроїв ConnectHome
• Роз'єм розширення з дискретними входами / виходами
• Безкоштовні додатки для iOS, Android
• Компактний пластиковий корпус

Можливості які відкриває BUTLER

освітлення

• Легкість і простота в установці бездротових модулів
• Двостороннє управління освітленням як зі стандартного вимикача, так і з додатка на смартфоні.
• Підтримка будь-яких вимикачів
• Автоматичне управління освітленням за допомогою датчиків руху
• Підтримка певного рівня освітлення за допомогою датчика освітленості.
• Діммірованіе всіх типів ламп, призначених для цього. Управління кольоровою гамою RGB LED стрічок.
• Управління освітленням за допомогою голосових команд голосового помічника Siri від компанії Apple.
• Імітація присутності шляхом включення / вимикання світла
• Створення світлових сценаріїв і управління ними.

Клімат контроль

• Об'єднання всіх інженерних систем в будь-якій комбінації в єдину смарт систему клімат-контролю.
• Автоматичний вибір режиму клімат-контролю в залежності від вуличної температури
• Побудова тижневого графіка управлінням температури з можливістю погодинного розкладу.
• Можливість автоматичного перекладу системи клімат-контролю в енергозберігаючий режим.
• Перегляд графіків заданих і фактичних температур, онлайн-аналіз роботи системи клімат-контролю
• Повний доступ до сервера статистики.
• Контроль охолодження і обігріву в різних кімнатах за допомогою смартфона
• Контроль рівня вологості в різних приміщеннях
• Використання в своїх сценаріях показань прогнозу погоди

Охорона і безпека

• Моніторинг системи відеоспостереження. Підтримка всіх сучасних стандартів IP камер.
• Постановка системи під охорону за допомогою простого сценарію.
• Можливість постановки системи під охорону автоматично в разі тривалої відсутності руху.
• Управління електрозамками з мобільного інтерфейсу.
• Перегляд журналу активності на сервері статистики
• Push-повідомлення про спрацювання датчиків
• Всі охоронні функції системи в єдиному інтерфейсі вашого смартфона.

управління мультимедіа

• Спрощене додавання популярних мультимедіа систем за допомогою встановлених плагінів
• Об'єднання всіх ІК пультів в єдину систему, яка може управляти не тільки мультимедіа, але і запускати сценарії.
• Створення своїх власних пристроїв в зручному додатку.

Управління ролети, Жалюзі, Воротами

• Управління воротами, жалюзі, шторами за допомогою смартфона або голосу
• Можливість автоматизації управління воротами, жалюзі, шторами в складі сценарію

Додаткові можливості

• Можливість управляти системою поливу зі сценаріями повної домашньої автоматизації
• External Slot, надає можливість для інтеграції провідних охоронних систем, управління релейними блоками комутації
• облік енергоспоживання

Технічні характеристики

• Процесор: 4-ядерний Quad Core 1.2GHz Broadcom BCM2837 64bit CPU
• Оперативна пам'ять: 1GB LPDDR2
• Постійна пам'ять: 16GB
• Протокол: z-wave plus
• Wi-Fi, Bluetooth 4.1 / LE
• Потужність радіосигналу: 2 мВт
• Частота радіосигналу: 868.4 MHz EU
• Радіус дії в приміщенні: до 45 м
• Радіус дії на відкритому просторі: до 75 м
• Напруга живлення: 5В DC через адаптер
• Споживана потужність: <25 Вт
• Розміри модуля (В х Ш х Д): 25 х 120 х 120 мм
• Робоча температура: від -10 ° C до 50 ° C
• Ступінь захисту: IP30
• Макс. кол-во пристроїв: 255
• Індикатори: 4

Покрокова установка BUTLER

Перед установкою контролера, необхідно вибрати місце для його розміщення. Для правильної роботи слід уникати розміщення в місцях обмежують радіус радіопередачі наприклад - металевих шафа і тд. Ідеальним, буде розміщення контролера в центральній частині вашого будинку.

• Прикрутите антену йде в комплекті до гнізда.
• Підключіть джерело живлення йде в комплекті, до мережі 220V і роз'єму живлення в контролері.
• Підключіть контролер за допомогою LAN кабелю до вашої домашньої мережі інтернет.
• Скачайте додаток CH Detector, встановіть його на ваш PC, запустіть і перейдіть за посиланням у Web інтерфейс контролера.

• Користувач за замовчуванням - "admin", пароль за замовчуванням "12345678". В подальшому необхідно змінити пароль в цілях безпеки.

За допомогою Wizzard виберіть:

• Ваша мова
• ім'я контролера
• Населений пункт розташування контролера
• Ваш контактний e-mail
• Підпишіть ліцензійну угоду

Butler має вбудований Web-сервер, який служить основним інструментом для конфігурації і налаштування вашої системи. Для того щоб зайти в нього вам необхідно запустити програму CH_Detector на комп'ютері, який знаходиться в тій же мережі з контролером і перейти за вказаним URL.

Основні елементи Web-інтерфейсу

1. Пункт основного меню "Кімнати"
2. Пункт основного меню "Пристрої"
3. Пункт основного меню "Сценарії"
4. Пункт основного меню "Безпека"
5. Пункт основного меню "Повідомлення"
6. Меню користувача
7. панель повідомлень
8. основний екран
9. віджети
10. Меню налаштування віджета

екран кімнати

Екран "Кімнати" служить для:

• додавання кімнат
• Додавання секцію (поверх і т.п.)
• конфігурація кімнат
• Управління пристроями в кімнаті за допомогою віджета

Додавання / видалення кімнати

Для додавання кімнати / розділу необхідно натиснути відповідну кнопку в Web-інтерфейсі.

У діалоговому вікні можна задати назву кімнати / секції, вибрати секцію для кімнати, вибрати іконку для кімнати. Після додавання кімнати в базу даних в неї можна буде додавати пристрої.

Кімнати в яких є хоча б один пристрій відображаються у вигляді міні-програм на головному екрані кімнат.

Віджет кімнати

Віджет кімнати показує основну інформацію про кімнаті:

1. Назва кімнати
2. Стан і час зміни датчиків руху в кімнаті
3. Активні іконки пристроїв освітлення та віконної автоматики
4. Меню настройки кімнати
5. Стан основних датчиків в кімнаті

Меню настройки кімнати

Для входу в меню настройки кімнати необхідно натиснути на відповідну кнопку на віджеті кімнати.

В меню настройки кімнати ви можете:

1. Керувати пристроями в цій кімнаті за допомогою віджетів пристроїв
2. Змінювати назву кімнати і її секцію
3. Змінювати картинку кімнати. (Розмір зображення не повинен перевищувати 5 MB)
4. Змінювати іконку кімнати
5. Вибирати головні датчики в кімнаті
6. видаляти кімнату
7. Після зміни конфігурації кімнати необхідно зберегти зміни

екран пристрою

В меню настройки кімнати ви можете:

• Додавання Z-Wave пристроїв
• Додавання віртуальних пристроїв
• Додавання мультирум системи
• Додавання IP камер
• Додавання Bluetooth пристроїв
• видалення Z-Wave пристроїв
• конфігурація пристроїв
• управління пристроями за допомогою віджетів пристроїв

Додавання / видалення Z-Wave пристроїв

Для включення модуля в Z-Wave мережу, переведіть контролер в режим навчання, для цього необхідно натиснути на відповідну кнопку в основному меню "Пристрої".

У діалоговому вікні необхідно дати назву пристрою і кімнату в якій воно буде розташоване (кімнати необхідно створити заздалегідь).

Після натискання на кнопку "Додати пристрій" контролер перейде в режим додавання і чекатиме відповідну команду від пристрою.

Після появи відповідного діалогового вікна подайте харчування на пристрій ConnectHome і воно додасться автоматично (NWI). У разі якщо це не відбулося автоматично, тричі швидко натисніть системну кнопку (див. В інструкції пристрою).

Процедура додавання пристрою займає деякий час (до 2 хвилин) і залежить від конфігурації мережі і пристроїв, які ви намагаєтеся додати. Статус процедури додавання показаний на індикаторі процесу додавання, будь ласка дочекайтеся закриття діалогового вікна і повідомлення про успішне буде запропоновано додати пристрій. Додавання Z-Wave пристрої краще робити в безпосередній близькості до контролера. Якщо виникли проблеми з підключенням пристрою до Вашої Z-Wаve мережі, необхідно пройти процедуру виключення з Z-Wave мережі, а потім повторіть процедуру додавання.

Для видалення (виключення) модуля з Z-Wave мережі, переведіть контролер в режим виключення для цього необхідно натиснути на відповідну кнопку в основному меню "Пристрої".

Після натискання на кнопку "Видалити" контролер перейде в режим додавання і чекатиме відповідну команду від пристрою.

Після появи відповідного діалогового вікна тричі швидко натисніть системну кнопку. Зверніть увагу, після виключення пристрою з Z-Wave воно буде скинуто на заводські установки.

Віджет пристрої

Основні елементи віджету пристрої:

1. Кнопки управління пристроєм (деякі пристрої не мають інтерфейсів управління, наприклад датчик температури)
2. Інтерфейс стану пристрою (деякі віджети змінюють свій колір залежно від стану пристрою)
3. Назва пристрою
4. Меню налаштування пристрою

Віджет пристрою показує основну інформацію про пристрої і має відмінності в залежності від типу підключеного пристрою. Butler має підтримку таких основних типів пристроїв:

Бінарне пристрій управління:

Бінарний датчик:

Мультирівневих пристрій управління (диммер, ролетний модуль):

Мультирівневих датчик (температури, освітленості, вологості):

термостат:

Контролер на батарейках:

Пристрій мультимедіа:
