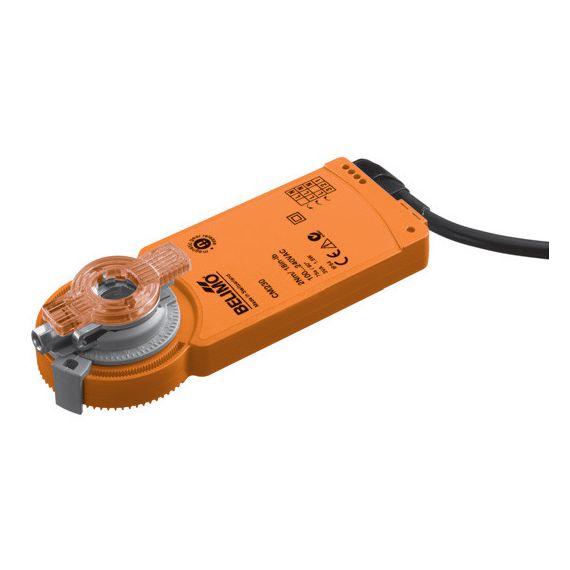

Електропривод повітряної заслінки Belimo CM24 L, R 24В, S заслінки <0,4 м2

Електропривод CM24 L, R для управління повітряними заслінками в системах вентиляції і кондиціонування повітря будинків.
Для управління повітряними заслінками площею до 0,4 м².
Крутний момент 2 Нм.
Номінальна напруга 24 В ~ / =.
Управління: відкр. / Закр. або трипозиційне управління.

Особливості вироби Belimo CM24 L, R 24В
Проста установка безпосередньо на вал заслінки за допомогою універсального захоплення (6 ... 12,7 мм), забезпечується фіксатором, що запобігає обертання корпусу електроприводу.
Можливо ручне управління за допомогою магніту (редуктор виводиться з зачеплення на весь час, поки магніт розташований на частині корпусу з позначенням, магніт вбудований в покажчик положення).
Кут повороту налаштовується за допомогою механічних упорів.
Електропривод захищений від перевантаження, не вимагає кінцевих вимикачів і зупиняється автоматично при досягненні кінцевих положень.

Характеристики

• Номінальна напруга: 24 В ~ 50/60 Гц
• Діапазон номінальної напруги: 19,2 ... 28,8 В
• Розрахункова потужність: 1 ВА
• Споживана потужність під час обертання: 0,5 Вт
• Споживання електроенергії у стані спокою: 0,2 Вт
• З'єднання: Кабель: 1 м, 3 х 0,75 мм²
• Крутний момент (номінальний): Мін. 2 Нм при номінальній напрузі
• Напрямок обертання: CM24-L Проти годинникової стрілки; CM24-R За годинниковою стрілкою
• Ручне управління: Редуктор виводиться з зачеплення за допомогою магніту
• Кут повороту без механічного обмеження - необмежений
• Кут повороту з механічним обмеженням - фікс. 315 °, або 0 ° ... 287,5 ° обмеження з двох сторін за допомогою механічних упорів, налаштовується за кроком 2,5 °
• Час повороту: 75 с / 90 °
• Індикація положення: Механічний покажчик, знімний (з вбудованим магни-те для ручного управління
• Рівень шуму: Макс. 35 дБ
• Клас захисту: III
• Ступінь захисту корпусу: IP54 в будь-якому положенні установки
• Температура навколишнього середовища: -30 ... + 50 ° С
• Температура зберігання: -40 ... + 80 ° С
• Вологість навколишнього середовища: 95% отн., Не конденсується.
• Технічне обслуговування: Не потрібно
• Вага: 130 г

Увага! Електропривод повітряної заслінки Belimo CM24 поставляється на вибір з різним напрямком обертання: Belimo CM24 -L Проти годинникової стрілки; CM24-R За годинниковою стрілкою.
