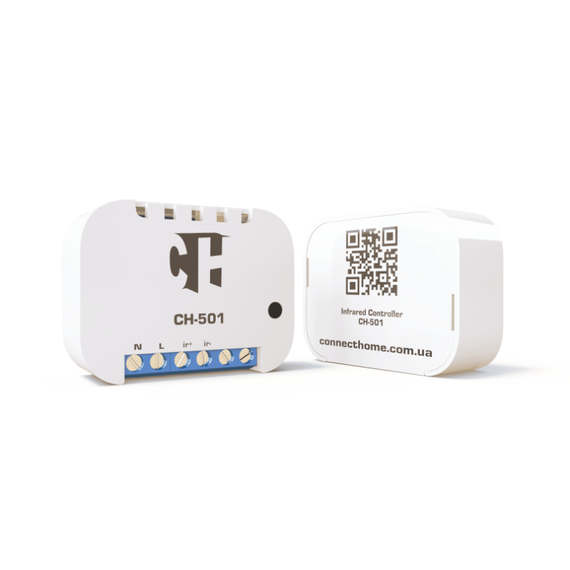

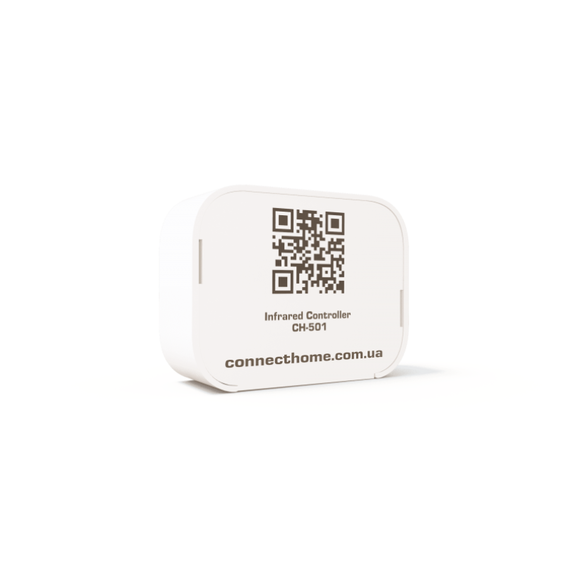

ІК-модуль ConnectHome - СН-501

ІК-модуль СН-501 - це Z-Wave пристрій, призначений для управління будь-яким ІК приладом (телевізор, кондиціонер, плеєр, ресивер), за допомогою відправки ІК команд. ІК-модуль може відправляти будь-які команди, що дублюють команди пульта управління (включення, виключення, гучність, вибір каналу ТВ і т.п). Пристрій має нескладний алгоритм навчання ІК командам.

Перед використанням СН-501, спершу необхідно навчити його командам вашого ІК - пристрої за допомогою програми Constructor Virtual Device ( Windows , Linux , Драйвер ) СН-501 може розширювати свою функціональність завдяки можливості підключення різних датчиків компанії ConnectHome.

Переваги СН-501:

• Дозволяє управляти ІК-пристроєм будь-якого виробника, використовуючи ІК команди;
• Має можливість підключення одного з різних датчиків ConnectHome (температури, вологості, освітленості, руху, а також універсального бінарного датчика);
• Проста процедура навчання;
• Сумісний з усіма Z-Wave контролерами.

Xарактеристики

• Номінальна напруга живлення: 110 - 250 V AC 50 / 60Hz
• Температура експлуатації: від -40 ° C до 100 ° C
• Потужність радіосигналу: 2 mW
• Частота радіосигналу: 868,4 MHz EU; 869,2 MHz RU;
• Радіус дії в приміщенні: до 45м
• Радіус дії на відкритому просторі: до 75м
• Споживана потужність:
• Розміри модуля: 18 * 48 * 37 мм
• Ступінь захисту: IP-30

Комплектація

• ІК розширювач CH-202
• ІК передавач
• Інструкція користувача

Підключення і настройка пристрою

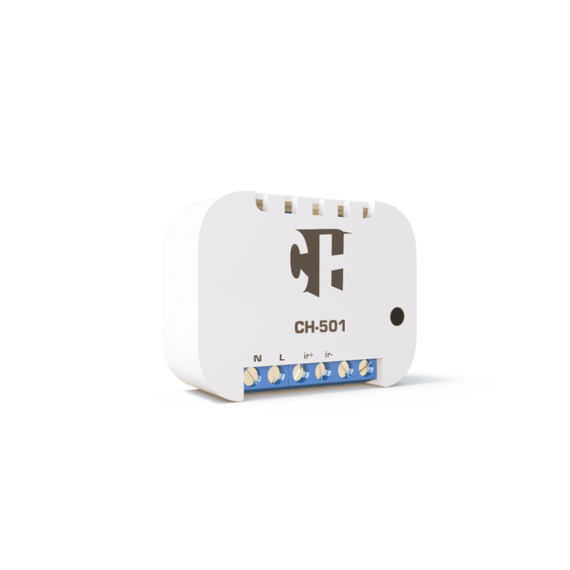

Перед установкою модуля, підключіть його згідно електромонтажної схеми і пройдіть процедуру навчання ІК командам, при необхідності підключіть необхідні датчики, потім додайте його до Вашої Z-Wave мережі, тільки після цього встановіть ІК-модуль на його місце. де:
L - Фаза;
N - Нейтральний провід;
ir + - ІК передавач;
ir- - ІК передавач.

Перелік датчиків ConnectHome, які можна підключити до CH-501

ІК модeль CH-501 - це мікромодуль, який має можливість підключення одного з різних датчиків компанії ConnectHome. Вони можуть бути двох типів бінарні (наприклад: датчик руху, у нього тільки два значення: є рух / немає руху) і багаторівневі (Наприклад: датчик температури). Датчики не входять до комплекту, при необхідності їх можна придбати окремо.

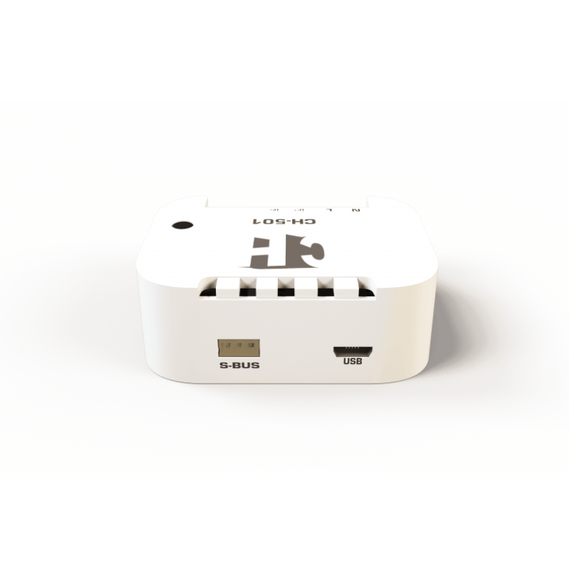

Всі датчики підключаються до спеціального роз'єму S-Bus розташованого на корпусі пристрою. Датчики використовуються для оцінки навколишнього оточення у Вашому домі:

• вимірювання температури;
• вимірювання відносної вологості повітря;
• рівня освітленості;
• наявності руху;
• активація спокій стороннього датчика підключеного до бінарним датчику.

У мережі Z-Wave датчики відображаються як структурні одиниці (endpoint) модуля CH-501. Дані передаються керуючому контролеру за допомогою радіокоманд Z-Wave.

Важливо! До спеціального роз'єму S-Bus пристрої СН-501 може бути підключений тільки один датчик компанії ConnectHome. Підключення датчика потрібно виробляти до підключення модуля в Z-Wave мережу.

Якщо виникла необхідність в підключенні датчика після підключення модуля в мережу Z-Wave, потрібно спочатку видалити його, а після підключення датчика заново додати.
